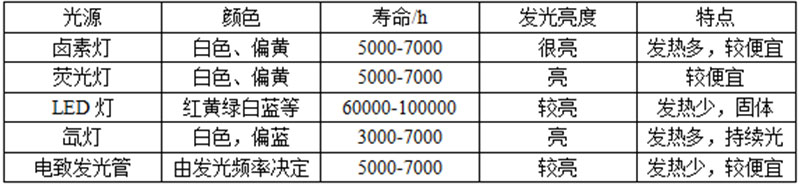

在光源選擇方面LED光源尤其值得注意。機器還四絕系統穩定工作的必要條件就是：在外部條件不斷變化（外部光噪聲，目標的傾斜，材質和系統類型的變化）的情況下，持續獲得對比鮮明的圖像。而LED光源則是滿足這個條件的理想光源，這是因為LED光源具有以下的一些優點：1、形狀自由；2、使用壽命長；3、響應時間短；4、顏色自由；5、綜合成本低。
3.2光源的照射方式
光源的照射方式有前光照、背光照、分光反照三種方式。
4、光學鏡頭
相機的鏡頭相當于人眼的晶狀體。如果沒有晶狀體，人眼看不到任何物體；如果沒有鏡頭，相機就無法輸出圖像。在機器視覺系統中，鏡頭的主要作用是將成像目標聚焦在圖像傳感器的光敏面上。鏡頭的質量直接影響到機器視覺系統的整體性能，合理選擇并安裝鏡頭，是機器視覺系統設計的重要環節。
一般情況下，機器視覺系統中的鏡頭可進行如下分類:
按焦距分類：廣角鏡頭、標準鏡頭、長焦鏡頭等；
按調焦方式分類：手動調焦、自動調焦等；
按光圈分類：手動光圈、自動光圈。
4.1鏡頭的基本結構
機器視覺系統中采用的鏡頭一般由一組透鏡和光闌組成。
4.2鏡頭的接口
在機器視覺中,光學鏡頭常用的接口為C型和CS型。C型和CS型接口均是國際標準接口。其旋合長度、制造精度、靠面尺寸及后截距(即安裝基準面至像面的空氣光程)公差均應符合相關要求。
4.3鏡頭的性能指標
鏡頭主要有以下幾個性能指標：1、焦距2、分辨率3、視場角4、光譜特性
5、數字相機
目前數字相機所采用的傳感器主要有兩大類:CCD和CMOS"其中CMOS傳感器由于存在成像質量差、像敏單元尺寸小、填充率低、反應速度慢等缺點，應用范圍較窄。目前在機器視覺檢測系統中，CCD相機因其具有體積小巧、性能可靠、清晰度高等優點得到了廣泛使用。
5.1、CCD相機的基本組成
典型的CCD相機主要由CCD、驅動電路、信號處理電路、電子接口電路、光學機械接口等構成。
5.2、CCD相機的相關特性參數
CCD相機的相關特性參數主要有以下幾個：
1、最低照度
CCD相機的最低照度與所使用鏡頭的最大相對孔徑有關，在提供相機最低照度的同時，應注明測試時所使用鏡頭的相對孔徑。
2、固定圖像噪聲
當不采用曝光控制時,轉移柵結構的非一致性將導致柵極點位的微小變化。同時，柵極限制電阻也使柵極電位產生了微小變化，從而使光電二極管在每一積分周期的開始產生微小的電位差。因為柵極結構的特性是固定的,因此這些微小的電位差稱為/固定圖像噪聲，當采用曝光控制時，光電二極管的初始電位由復位管的基極決定。如果基極電位較先前的電位有所提高，則將會引入一定量的電荷。即使在零照度條件下，這些電荷也會通過轉移柵傳輸于CCD寄存器。這并不是主要問題，因為可以很容易地從輸出信號中去除直流信號。但是，轉移柵的非一致性將會產生直流偏置，且這一偏置在像素與像素間并不相同，從而使固定圖像噪聲提高了。
固定圖像噪聲可通過非均勻性校正電路或采用軟件方法進行校正。
3、分辨率
分辨率是CCD相機的最為重要的性能參數之一，主要用于衡量相機對物像中明暗細節的分辨能力。
5.3CCD相機的分類
按照不同的分類標準，CCD相機有著多種分類方式。
按成像色彩劃分，可分為彩色相機和黑白相機。
按掃描制式劃分，可分為線掃描和面掃描兩種方式。其中，面掃描CCD相機又可分為隔行掃描和逐行掃描。
按分辨率劃分,像素數在38萬以下的為普通型,像素數在38萬以上的為高分辨率型;
按CCD光敏面尺寸大小劃分,可分為1/4、1/3、12/、1英寸相機。
2.6圖像采集卡
圖像采集卡是機器視覺系統的重要組成部分,其主要功能是對相機所輸出的視頻數據進行實時的采集,并提供與PC的高速接口。
與用于多媒體領域的圖像采集卡不同，適用于機器視覺系統的圖像采集卡需實時完成高速、大數據量的圖像數據處理，因而具有完全不同的結構。在機器視覺系統中，圖像采集卡必須與相機協調工作，才能完成特定的圖像采集任務。除完成常規的AD/轉換任務以外，應用于機器視覺系統的圖像采集卡還應具備以下功能：
接收來自數字相機的高速數據流,并通過PC總線高速傳輸至機器視覺系統的存儲器;
為了提高數據率，許多相機具有多個輸出通道，使幾個像素可并行輸出，此時需要圖像采集卡對多通道輸出的信號進行重新構造，恢復原始圖像；
對相機及機器視覺系統中的其它模塊（如光源等）進行功能控制。
